Qu'est-ce que l'usinage de type suisse ? Le guide définitif de l'ingénierie de précision

L'usinage de type suisse, pierre angulaire de la fabrication moderne, permet la production de composants avec des tolérances plus serrées que ±0,0001 pouce (2,5 µm). Originaire de l'horlogerie suisse du XIXe siècle, cette méthode stimule aujourd'hui l'innovation dans des secteurs critiques tels que les dispositifs médicaux, les systèmes automobiles et l'électronique. Voici une exploration approfondie de ses mécanismes, de ses applications et de ses tendances futures.

1. Introduction à l'usinage de type suisse

Développé dans les années 1870 pour la fabrication de composants horlogers comme les roues de balancier de Ø1 mm, l'usinage suisse a évolué vers un procédé CNC pour des pièces ultra-petites et de haute précision. Aujourd'hui, il est indispensable pour les industries nécessitant une précision microscopique, telles que :

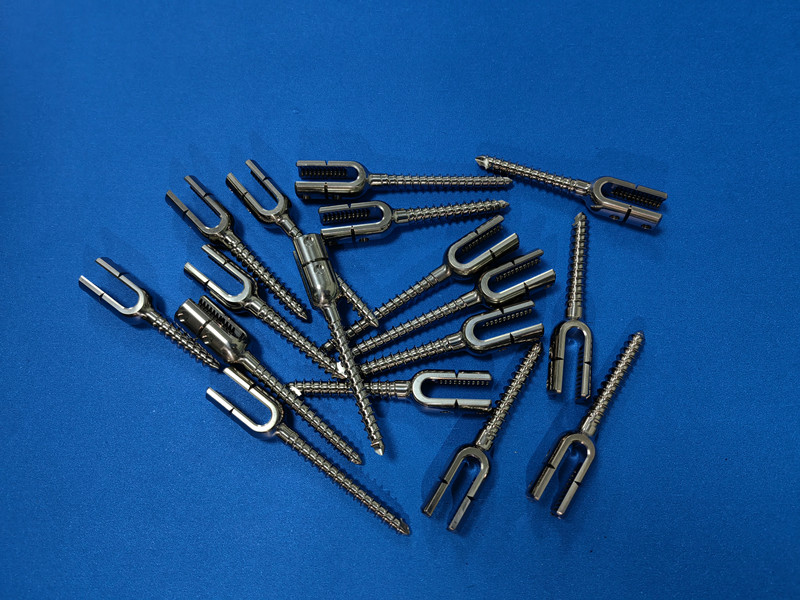

• Médical : Vis vertébrales avec finition Ra 0,2 µm pour l'ostéointégration.

• Automobile : Buses d'injecteurs de carburant avec micro-canaux de 0,1 mm.

• Électronique : Connecteurs à pas de 0,05 mm pour antennes 5G.

2. Fonctionnement de l'usinage de type suisse

Mécanismes clés

• Broche coulissante : Alimente la barre à travers un guide-bague en carbure de tungstène, stabilisant le matériau à moins de 0,1 mm des outils de coupe pour réduire les vibrations de 90 %.

• Outillage en rotation : 8+ outils rotatifs effectuent simultanément le fraisage, le perçage et le filetage.

• Sous-broche : Usine les deux extrémités d'une pièce sans reprise de bridage, assurant une concentricité de ±0,0002 pouce.

CNC traditionnelle vs. Tours suisses

3. Principaux avantages de l'usinage de type suisse

• Précision : Atteint des finitions Ra 0,1 µm pour les implants en titane.

• Efficacité : 98 % d'utilisation de la matière grâce aux chargeurs de barres automatisés.

• Vitesse : Produit 15 000 vis médicales en 48 heures en fonctionnement sans intervention.

Étude de cas : Un fabricant d'équipements médicaux a réduit le taux de rebut des vis en titane M1,2 de 12 % à 0,5 % en utilisant l'usinage de type suisse.

4. Applications dans toutes les industries

Dispositifs médicaux

Implants biodégradables : Clips en alliage de magnésium se dissolvant en 6 à 12 mois.

Robotique chirurgicale : Instruments de Ø0,8 mm avec une tolérance de flexion de 0,001 pouce.

Automobile

Broches de batterie pour véhicules électriques : Connecteurs en laiton résistant à 700 °C.

Injecteurs de carburant : Buses avec micro-canaux de 0,1 mm.

Électronique

Micro-optique : Supports de lentilles avec concentricité de 0,5 µm.

Informatique quantique : Résonateurs supraconducteurs en niobium.

5. Matériaux utilisés dans l'usinage de type suisse

Des alliages exotiques comme le platine-iridium sont également usinables.

6. Usinage suisse vs. CNC traditionnelle : Quand choisir

Exemple de coût : L'usinage suisse réduit les coûts unitaires de 30 % pour les lots de plus de 10 000 pièces.
